Гальванический изолятор VDI-16, VDI-32 и VDI-64

Гальванический изолятор прептствует электролитической коррозии. Он блокирует постоянные токи низкого напряжения, которые поступают в лодку через провод заземления. Эти токи могут вызвать коррозию металлов лодки, находящихся под водой, таких как корпус, винт, вал и так далее.
Гальванический изолятор имеет внутреннюю композицию, состоящую из двух диодов, которые соединены встречно параллельно. При подключении диоды пропускают ток в обоих направлениях, но только сверх определенного порога. Напряжение для проводимости диодов составляет примерно 1,4 В постоянного тока.

Изолятор установлен непосредственно за подключением на 230 В в Вашей лодке. Прямое напряжение от гальванического изолятора выше потенциальной разницы между металлами. В результате такое напряжение не приведет к проводимости, и поэтому гальванический изолятор предотвратит прохождение электролитического тока. Однако, если в сети переменного тока присутствует (высокое) ошибочное напряжение, диоды будут пропускать ток, и тогда устройство остаточного тока разомкнет цепь.

Гальванический изолятор VDI-16, VDI-32 и VDI-64

Year warranty

World-wide support

Об этом продукте

Гальванический изолятор прептствует электролитической коррозии. Он блокирует постоянные токи низкого напряжения, которые поступают в лодку через провод заземления. Эти токи могут вызвать коррозию металлов лодки, находящихся под водой, таких как корпус, винт, вал и так далее.
Гальванический изолятор имеет внутреннюю композицию, состоящую из двух диодов, которые соединены встречно параллельно. При подключении диоды пропускают ток в обоих направлениях, но только сверх определенного порога. Напряжение для проводимости диодов составляет примерно 1,4 В постоянного тока.

Изолятор установлен непосредственно за подключением на 230 В в Вашей лодке. Прямое напряжение от гальванического изолятора выше потенциальной разницы между металлами. В результате такое напряжение не приведет к проводимости, и поэтому гальванический изолятор предотвратит прохождение электролитического тока. Однако, если в сети переменного тока присутствует (высокое) ошибочное напряжение, диоды будут пропускать ток, и тогда устройство остаточного тока разомкнет цепь.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos

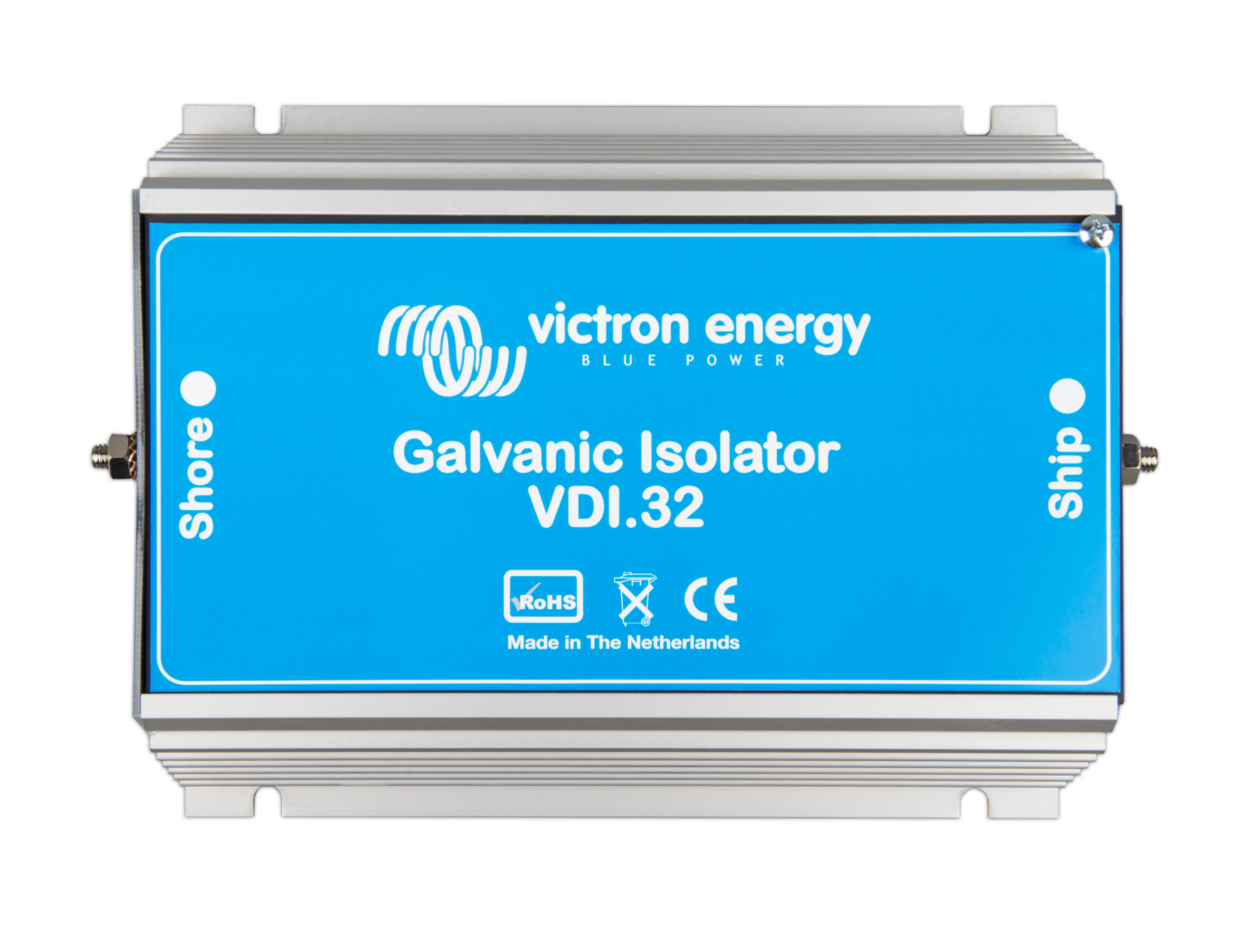

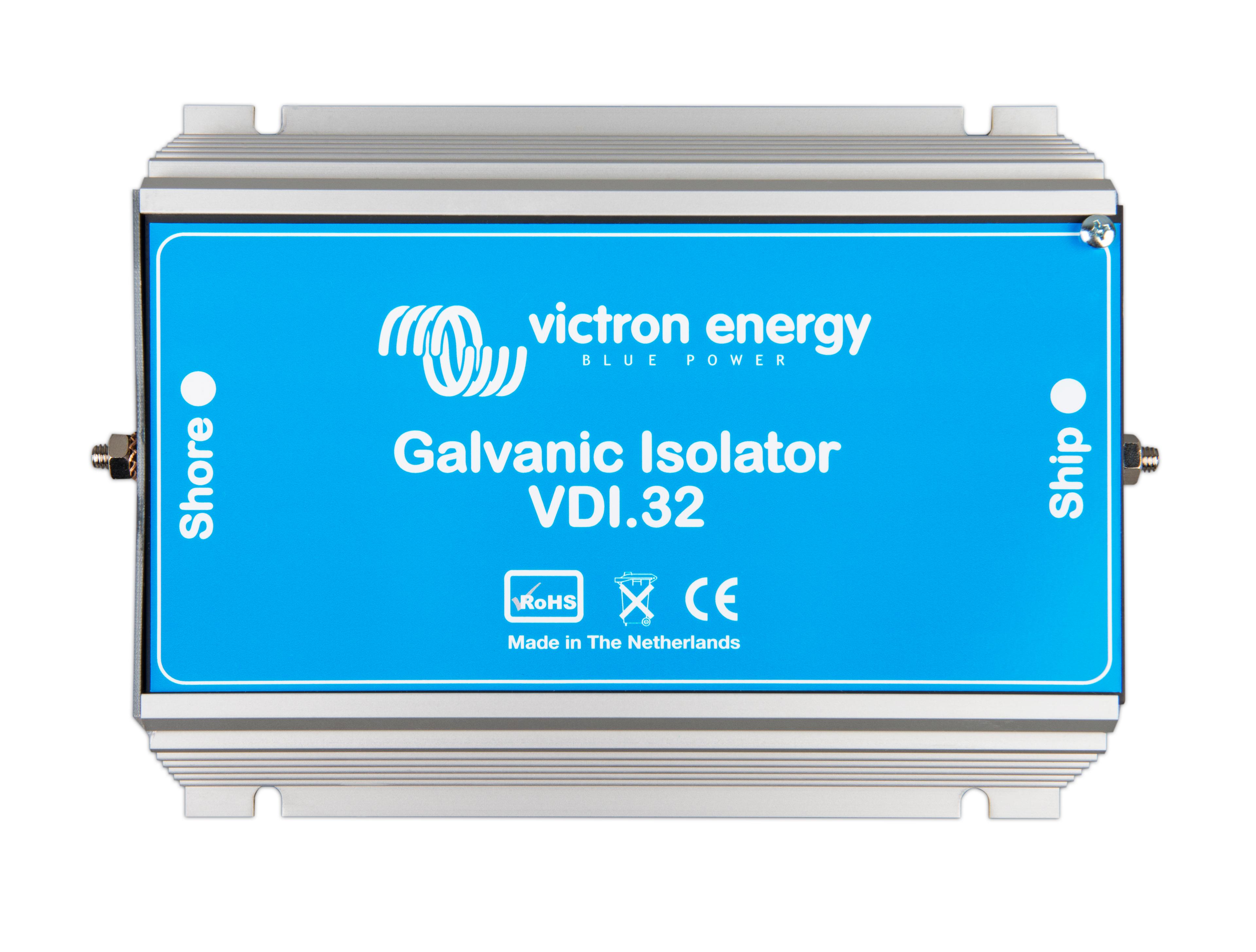

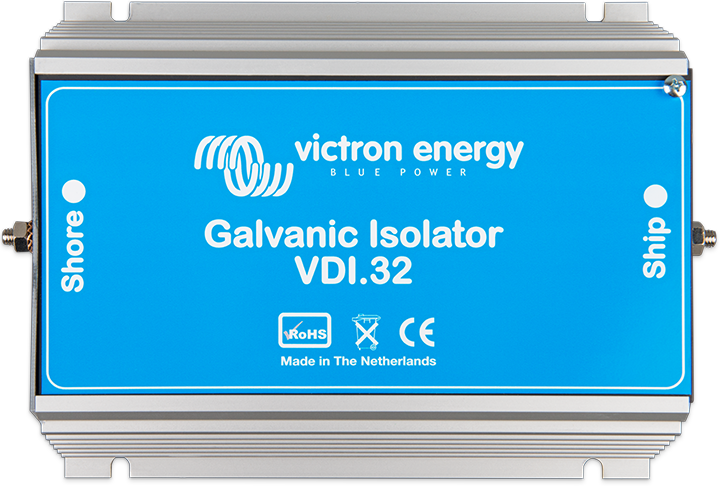

  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG

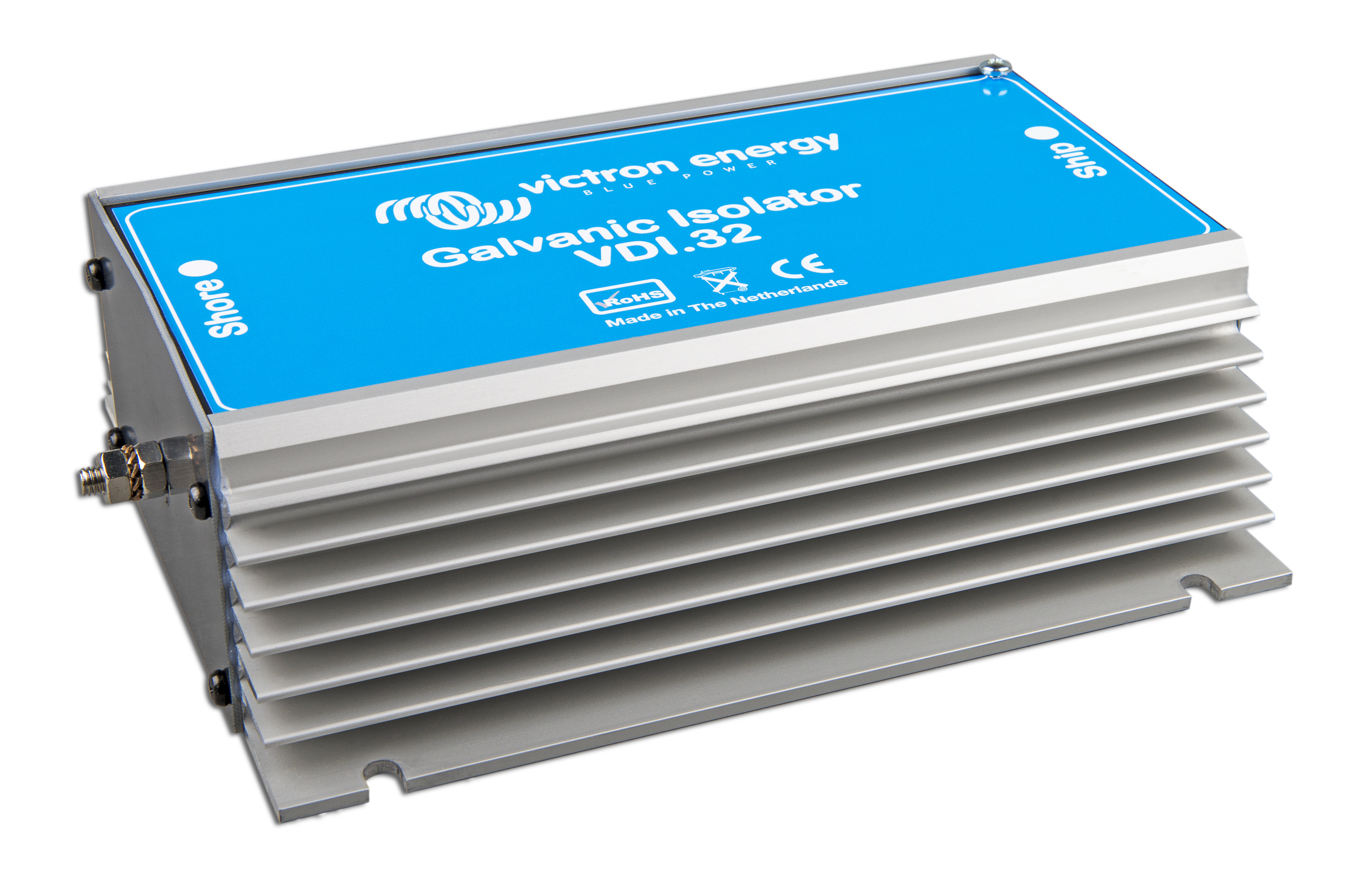

  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG

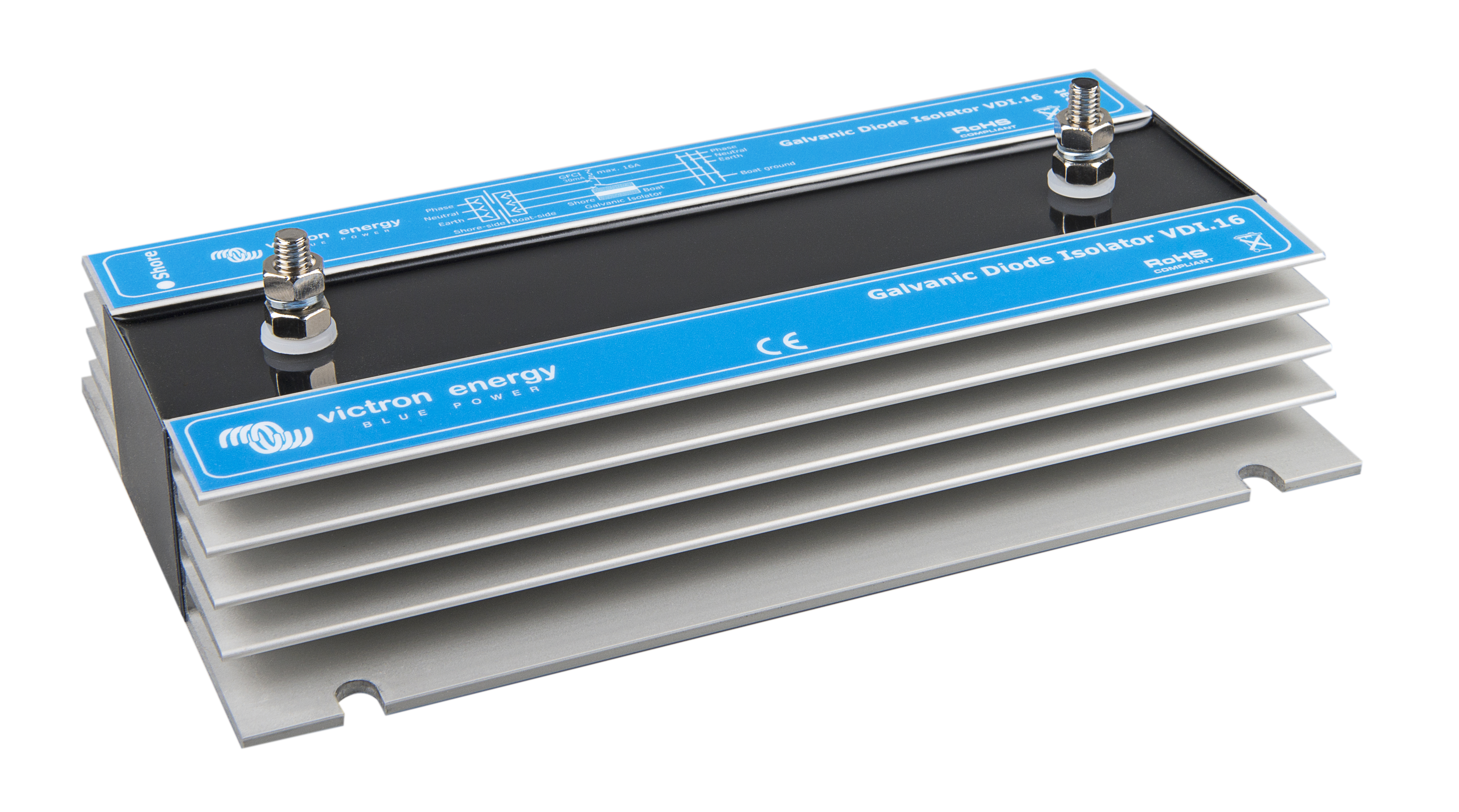

  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG

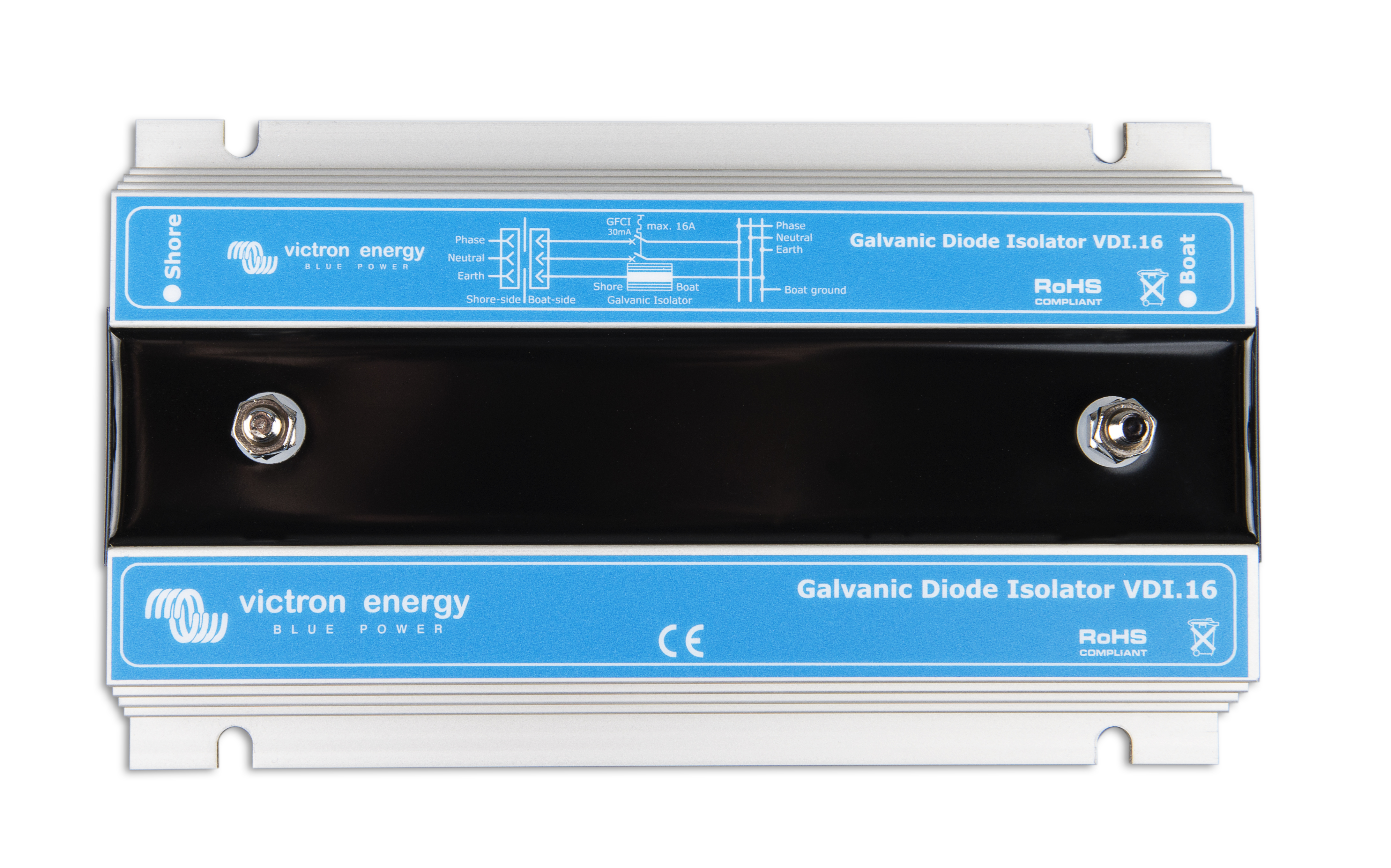

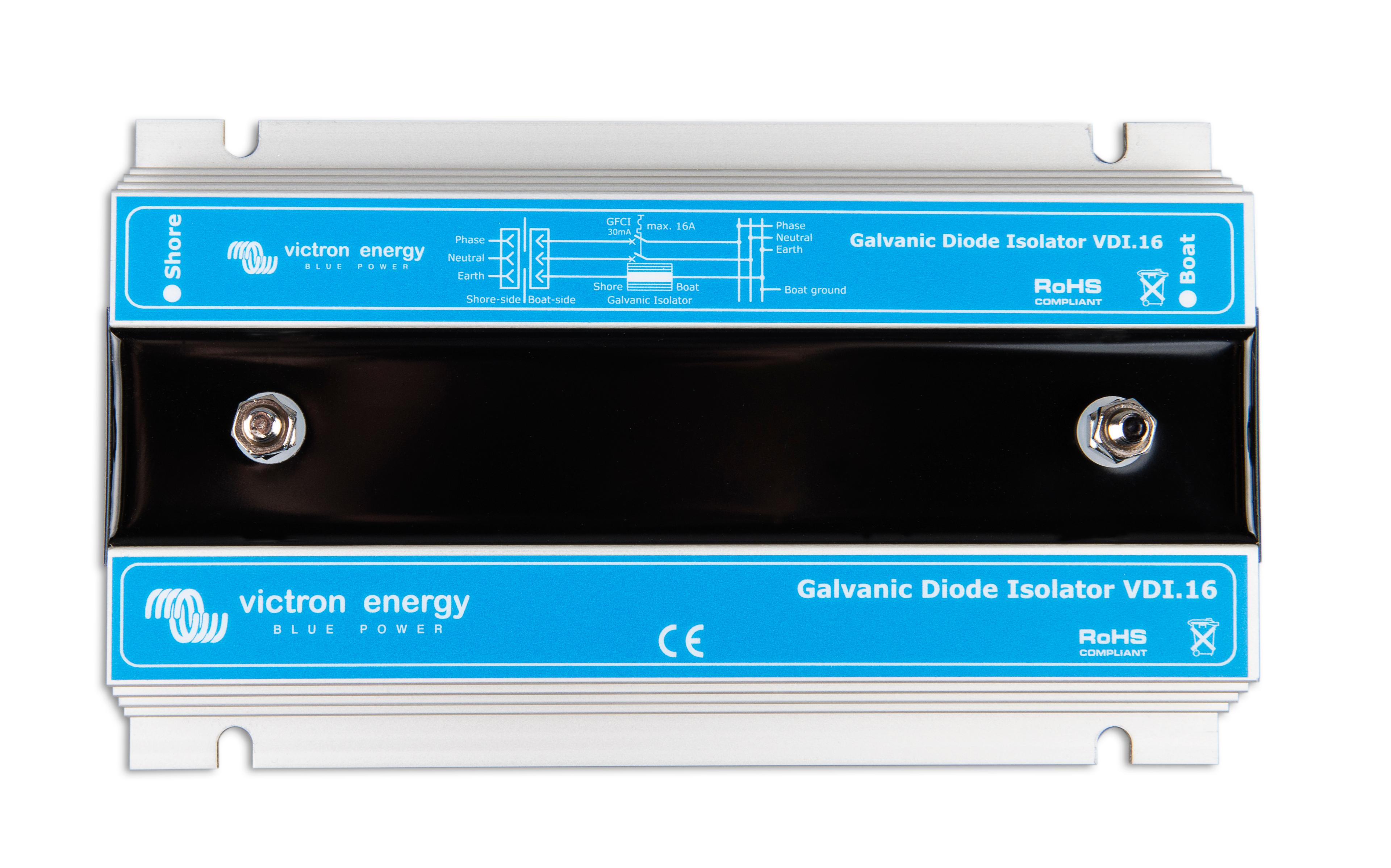

  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
