Quattro-II 2x 120 V

Так же, как MultiPlus-II 2x120 В, Quattro-II 2x120 В представляет собой комбинацию инвертора и зарядного устройства, специально разработанную для стандартных североамериканских применений 50 A 120/240 В переменного тока с разделенной фазой. Кроме того, он может принимать два входа переменного тока и автоматически подключаться к активному источнику.

Quattro-II 2x120 В может принимать и передавать питание от береговой сети или генератора по обеим линиям сети 120/240 В с возможностью использования полного тока 50 А для зарядки и нагрузки переменного тока. При подключении к однофазной сети 120 В вход L1 Quattro-II 2x120 В будет принимать входящее питание для зарядки и пропускать его через себя, объединяя выходы L1 и L2 для получения однофазного напряжения 120 В на каждой линии.

Когда источник переменного тока недоступен, Quattro переключается на работу инвертора. Выход инвертора также является однофазным с напряжением в 120 В. В режиме инвертора Quattro-II 2x120 В соединяет внутри себя обе линии L1 и L2 для обеспечения 120 В переменного тока для нагрузок на обоих выходах. Таким образом, при любых обстоятельствах подключения обе стороны распределительной панели будут снабжены напряжением в 120 В. Однако напряжение в 240 В переменного тока доступно только в том случае, если Quattro питается от источника с разделенной фазой 120/240 В переменного тока. Это предотвращает разрядку аккумулятора при больших нагрузках, таких как водонагреватели или 240-вольтовые кондиционеры.

Quattro-II 2x120 В обладает всеми ожидаемыми характеристиками нашей универсальной линейки инверторов/зарядных устройств, включая функции PowerControl, PowerAssist, лимит входного тока, два выхода переменного тока, а также параллельную и трёхфазную работу для систем VE.Bus большой электроемкости. Подходит для литиевых батарей (LiFePO4) и различных других аккумуляторных технологий.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Об этом продукте

Так же, как MultiPlus-II 2x120 В, Quattro-II 2x120 В представляет собой комбинацию инвертора и зарядного устройства, специально разработанную для стандартных североамериканских применений 50 A 120/240 В переменного тока с разделенной фазой. Кроме того, он может принимать два входа переменного тока и автоматически подключаться к активному источнику.

Quattro-II 2x120 В может принимать и передавать питание от береговой сети или генератора по обеим линиям сети 120/240 В с возможностью использования полного тока 50 А для зарядки и нагрузки переменного тока. При подключении к однофазной сети 120 В вход L1 Quattro-II 2x120 В будет принимать входящее питание для зарядки и пропускать его через себя, объединяя выходы L1 и L2 для получения однофазного напряжения 120 В на каждой линии.

Когда источник переменного тока недоступен, Quattro переключается на работу инвертора. Выход инвертора также является однофазным с напряжением в 120 В. В режиме инвертора Quattro-II 2x120 В соединяет внутри себя обе линии L1 и L2 для обеспечения 120 В переменного тока для нагрузок на обоих выходах. Таким образом, при любых обстоятельствах подключения обе стороны распределительной панели будут снабжены напряжением в 120 В. Однако напряжение в 240 В переменного тока доступно только в том случае, если Quattro питается от источника с разделенной фазой 120/240 В переменного тока. Это предотвращает разрядку аккумулятора при больших нагрузках, таких как водонагреватели или 240-вольтовые кондиционеры.

Quattro-II 2x120 В обладает всеми ожидаемыми характеристиками нашей универсальной линейки инверторов/зарядных устройств, включая функции PowerControl, PowerAssist, лимит входного тока, два выхода переменного тока, а также параллельную и трёхфазную работу для систем VE.Bus большой электроемкости. Подходит для литиевых батарей (LiFePO4) и различных других аккумуляторных технологий.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

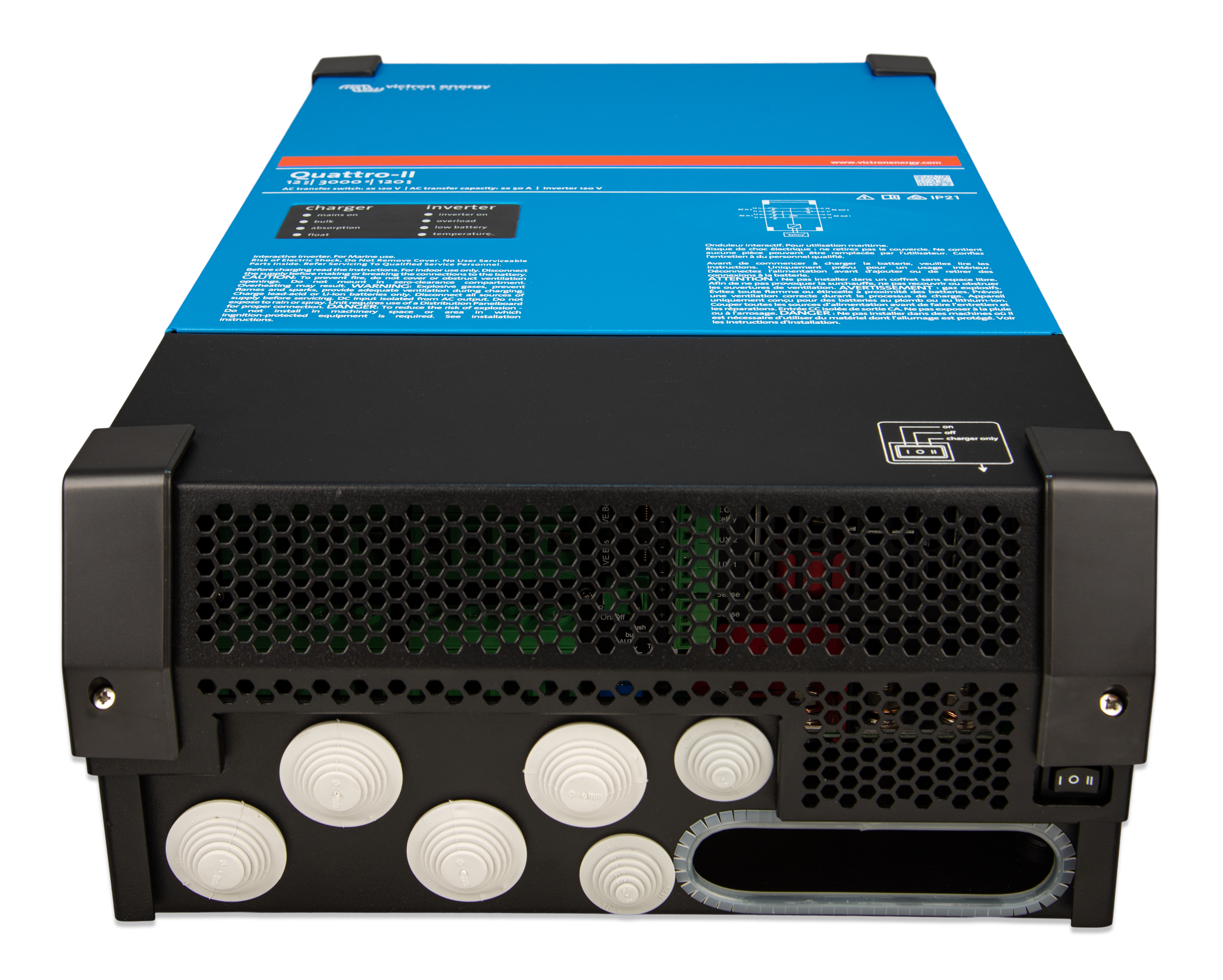

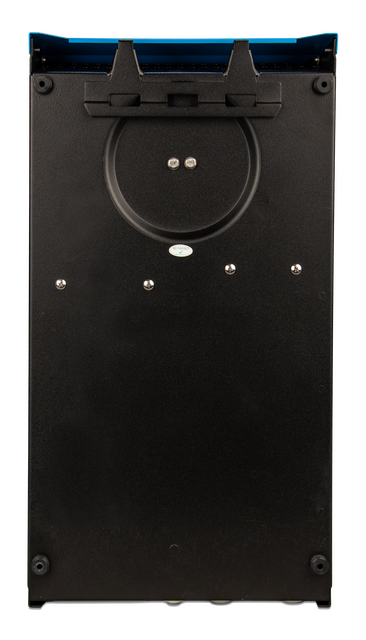

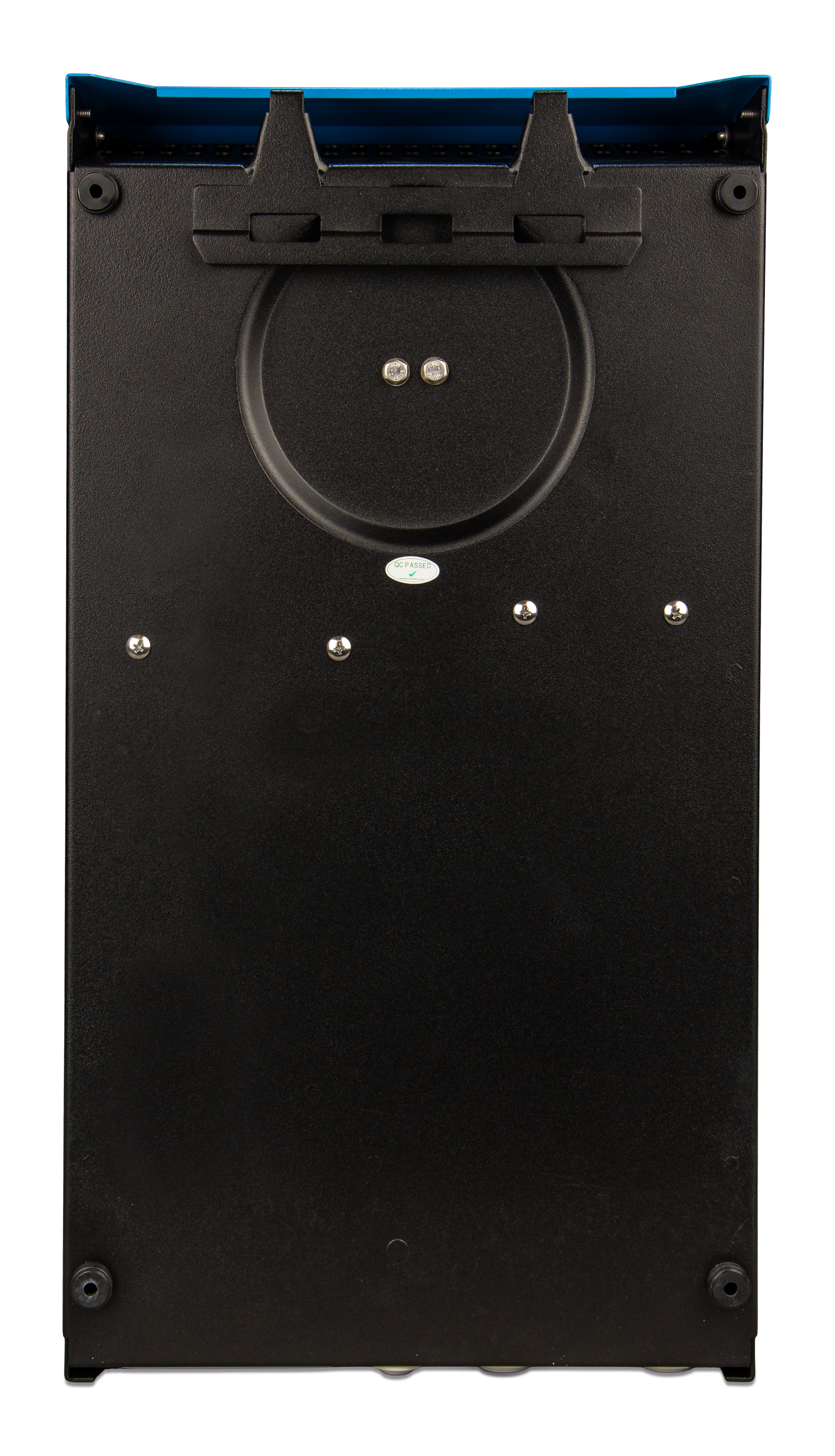

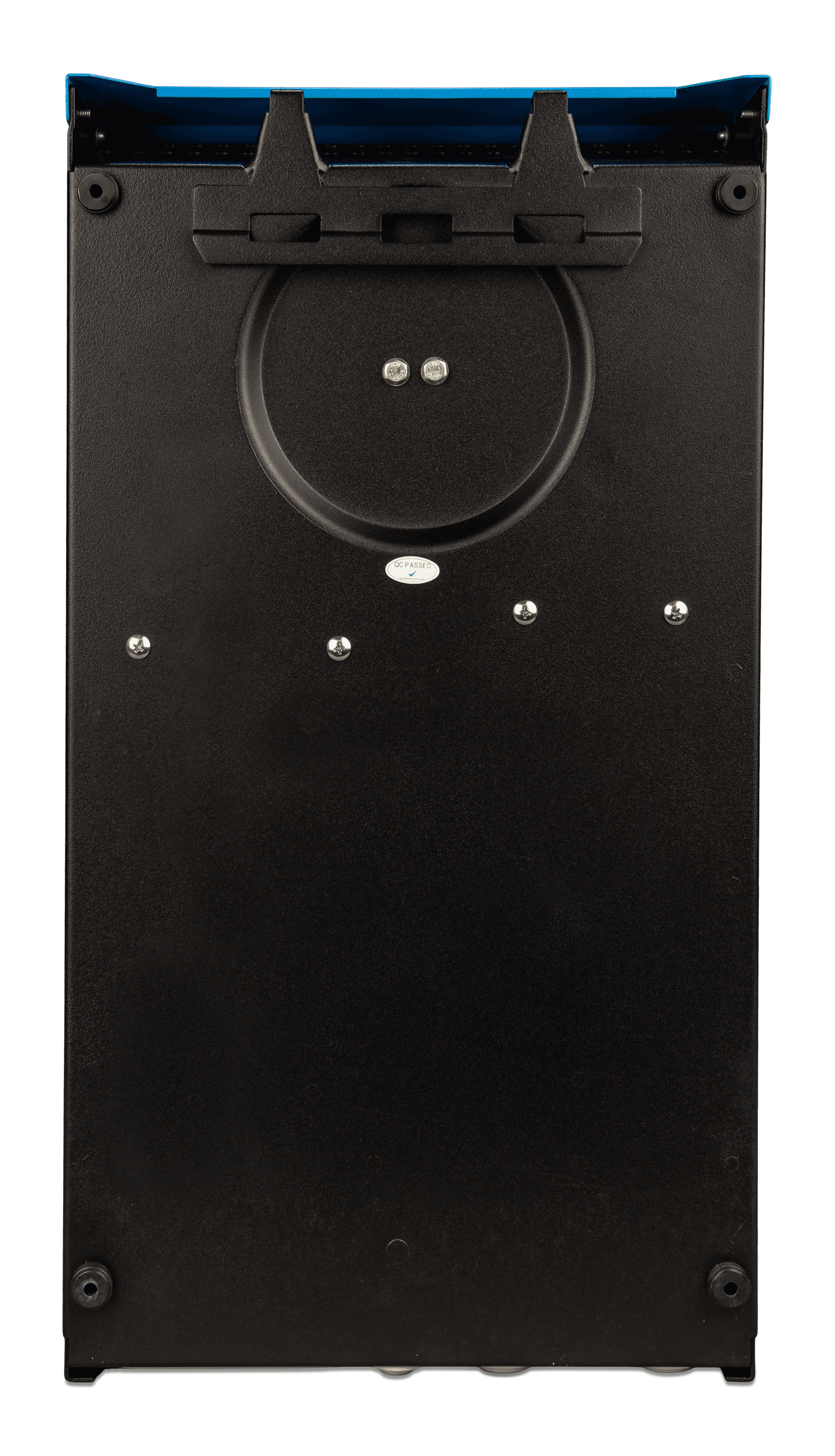

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

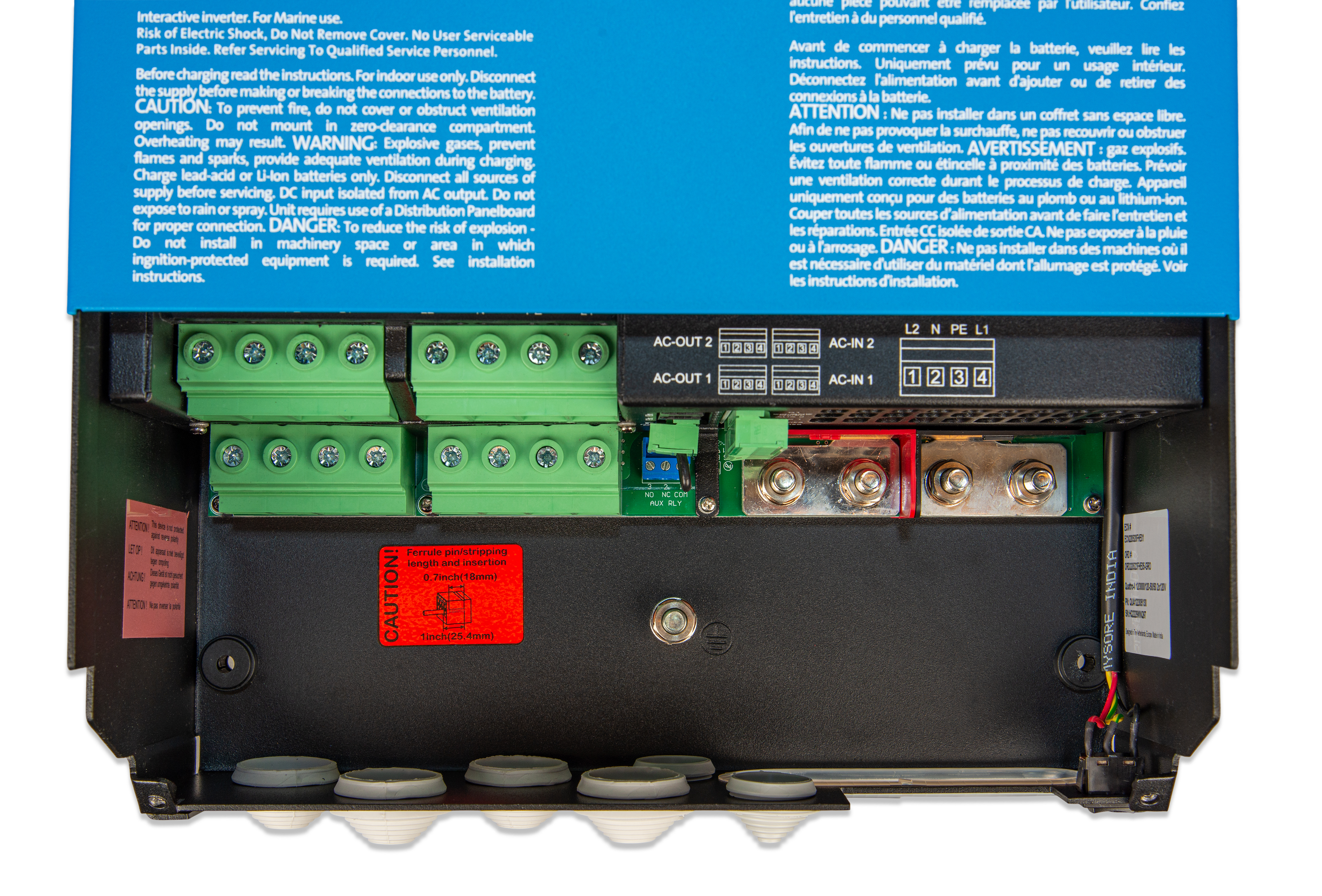

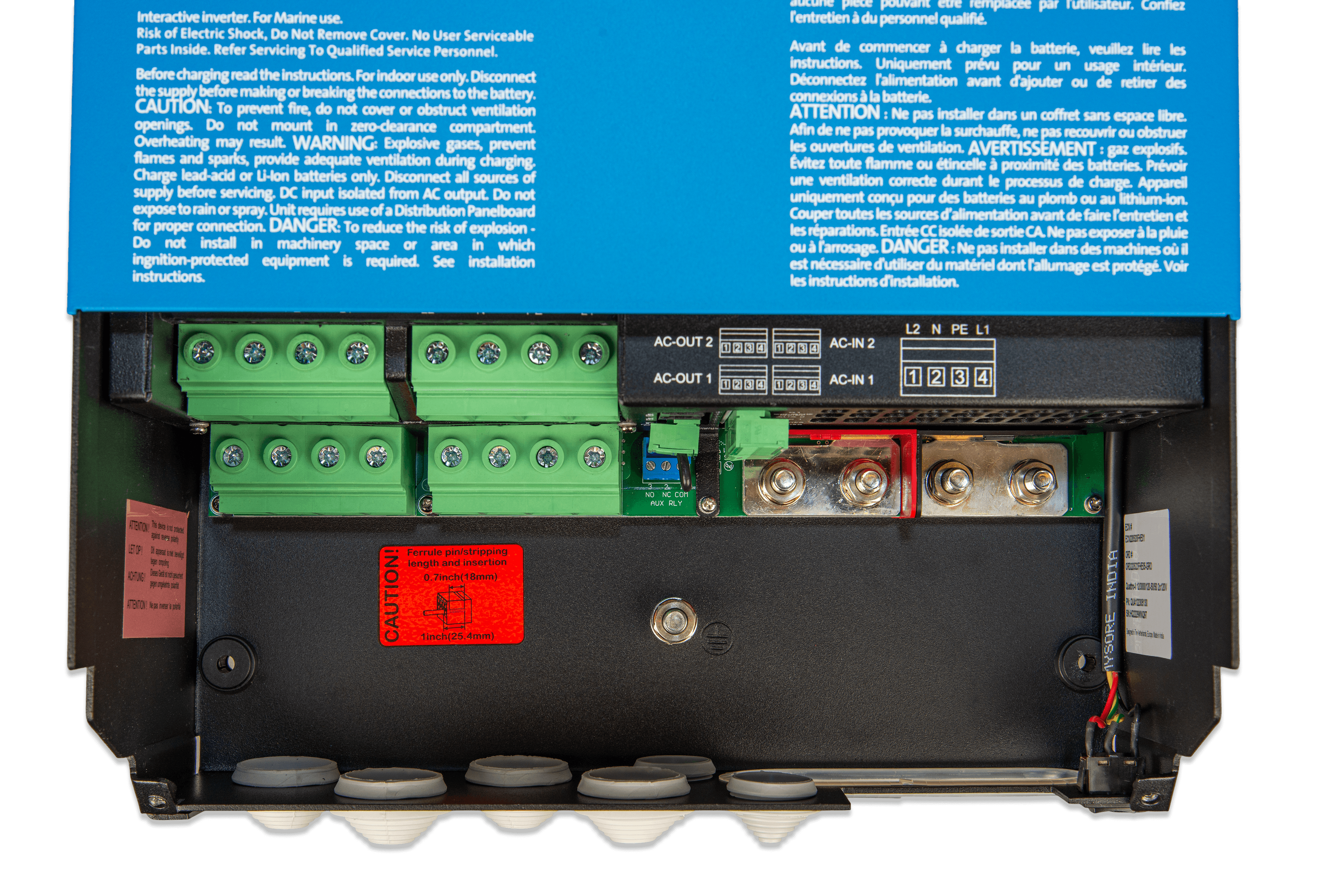

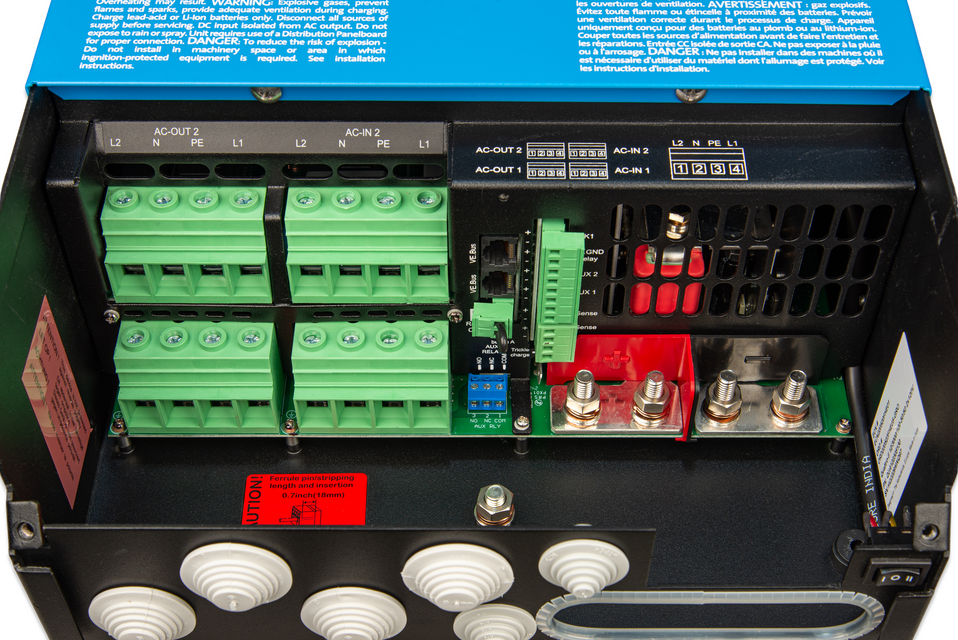

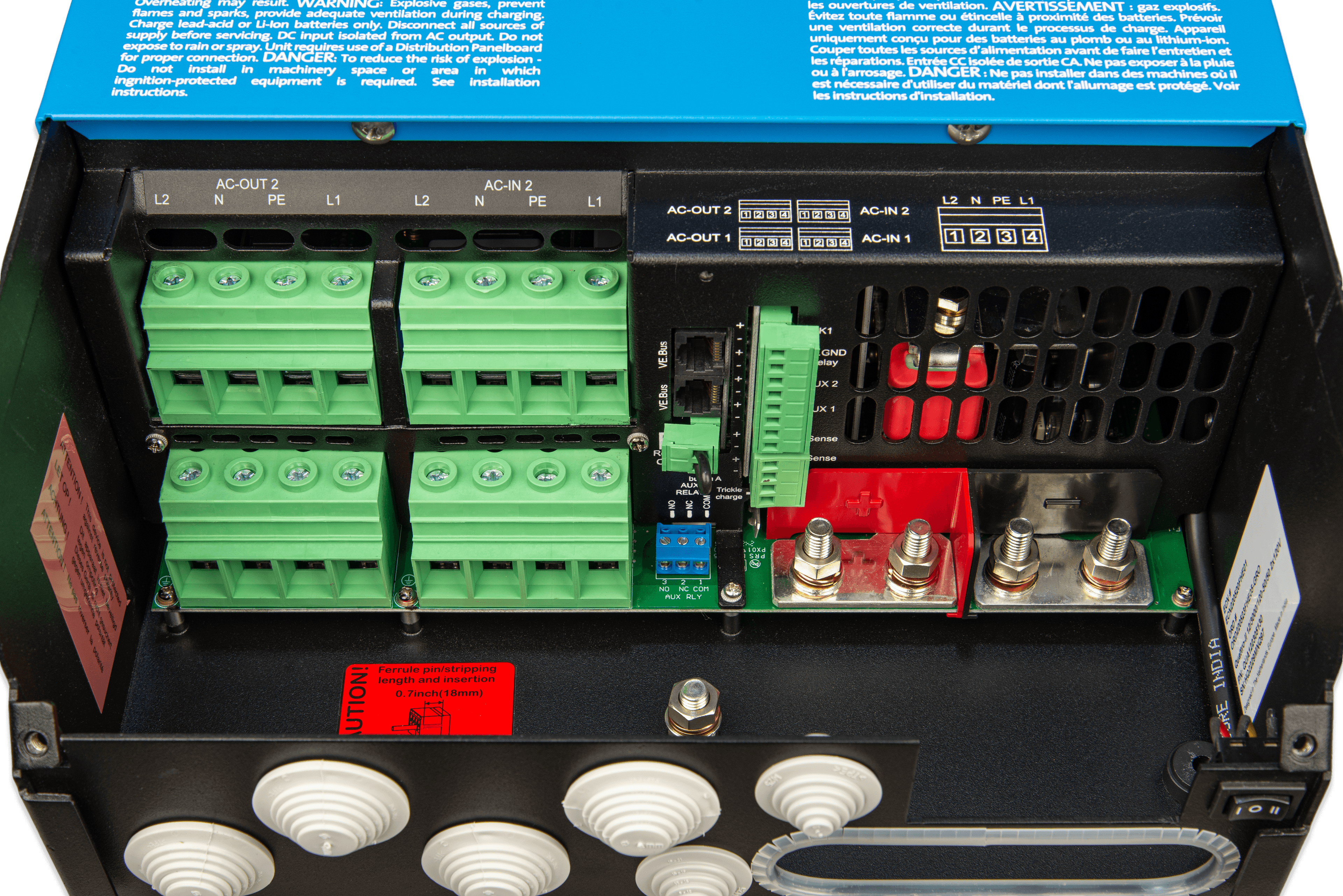

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

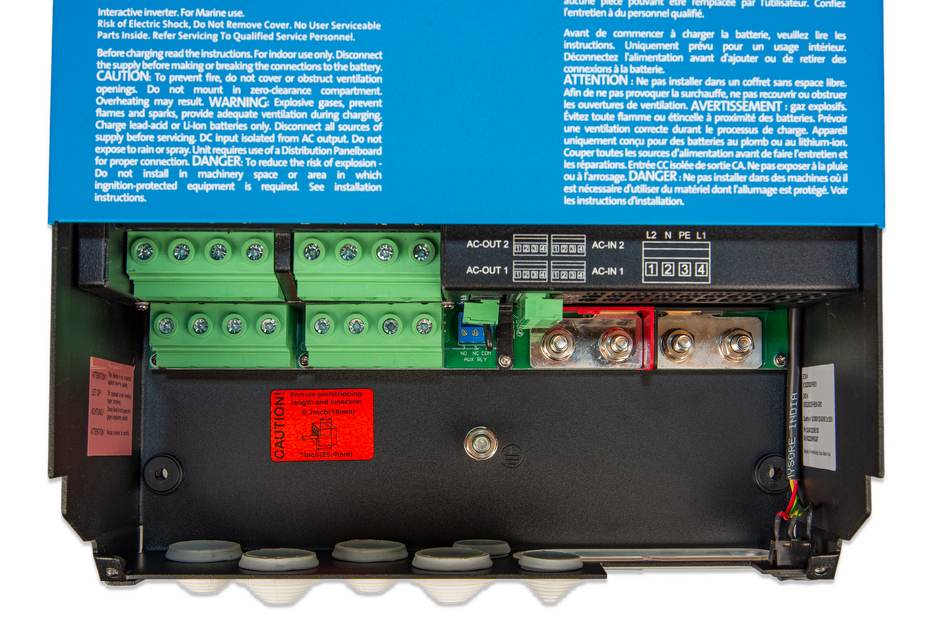

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

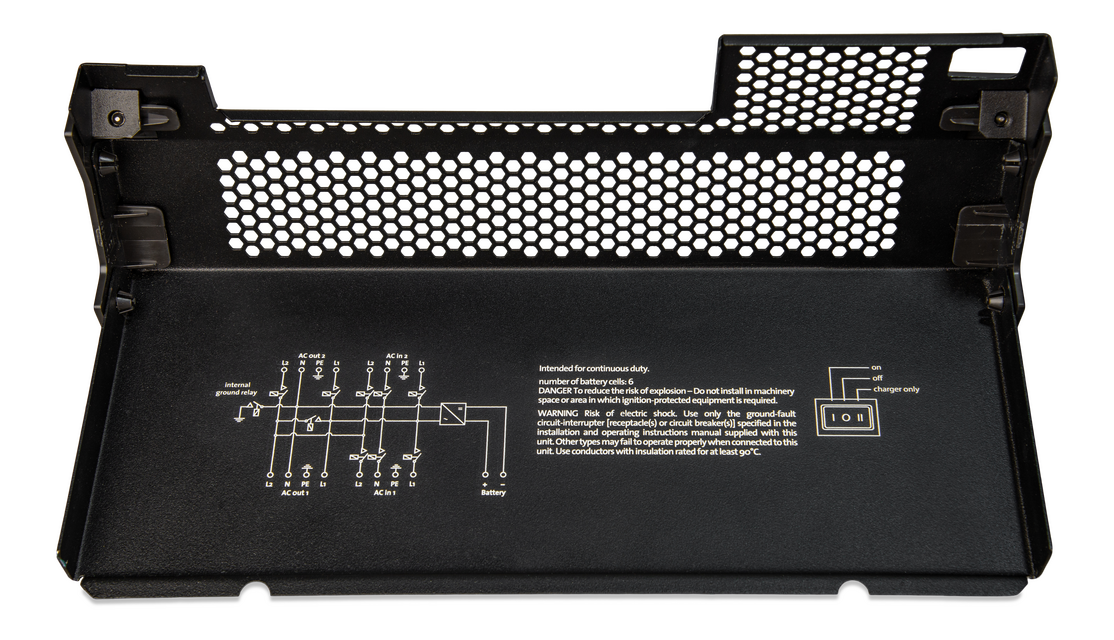

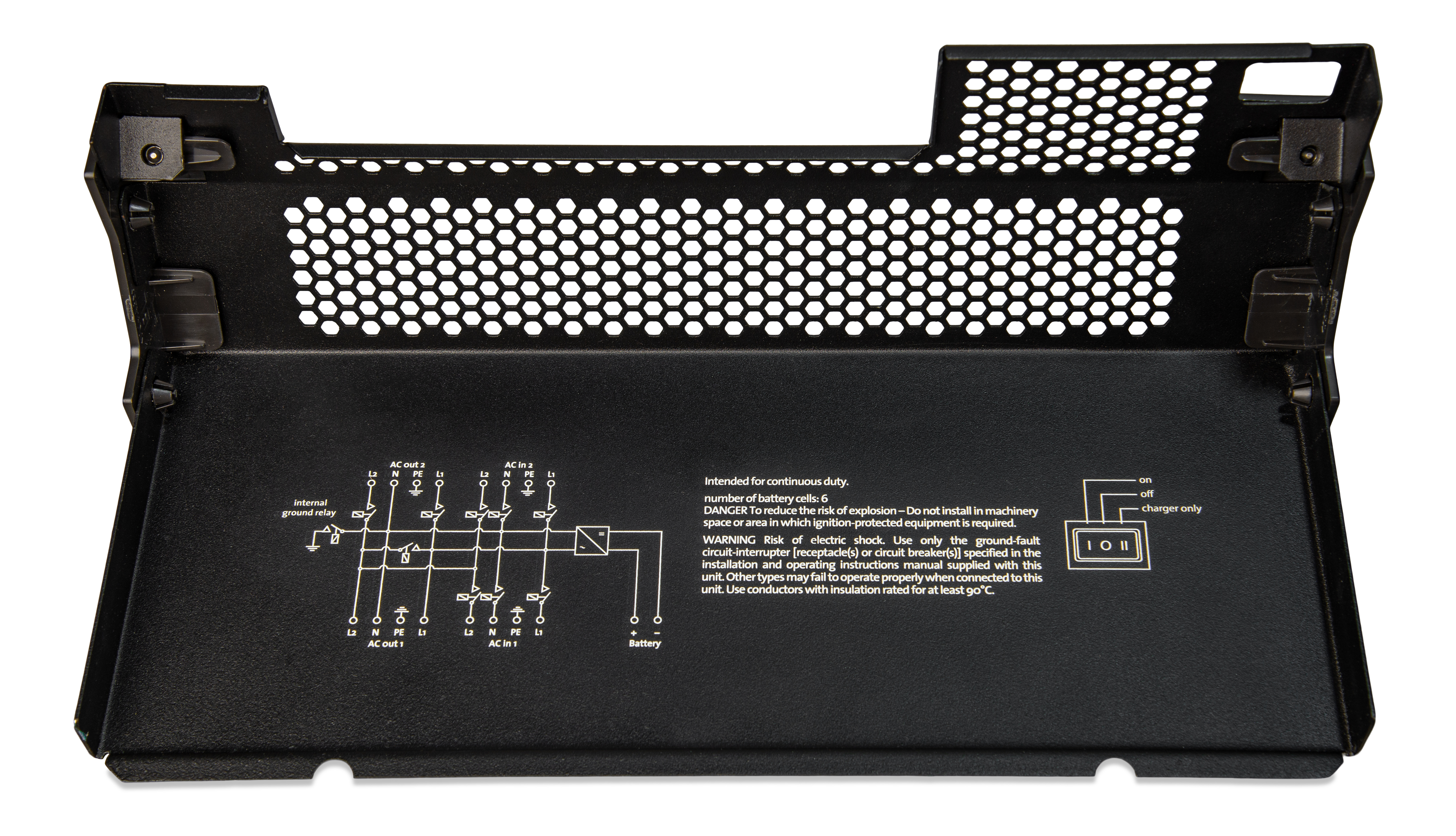

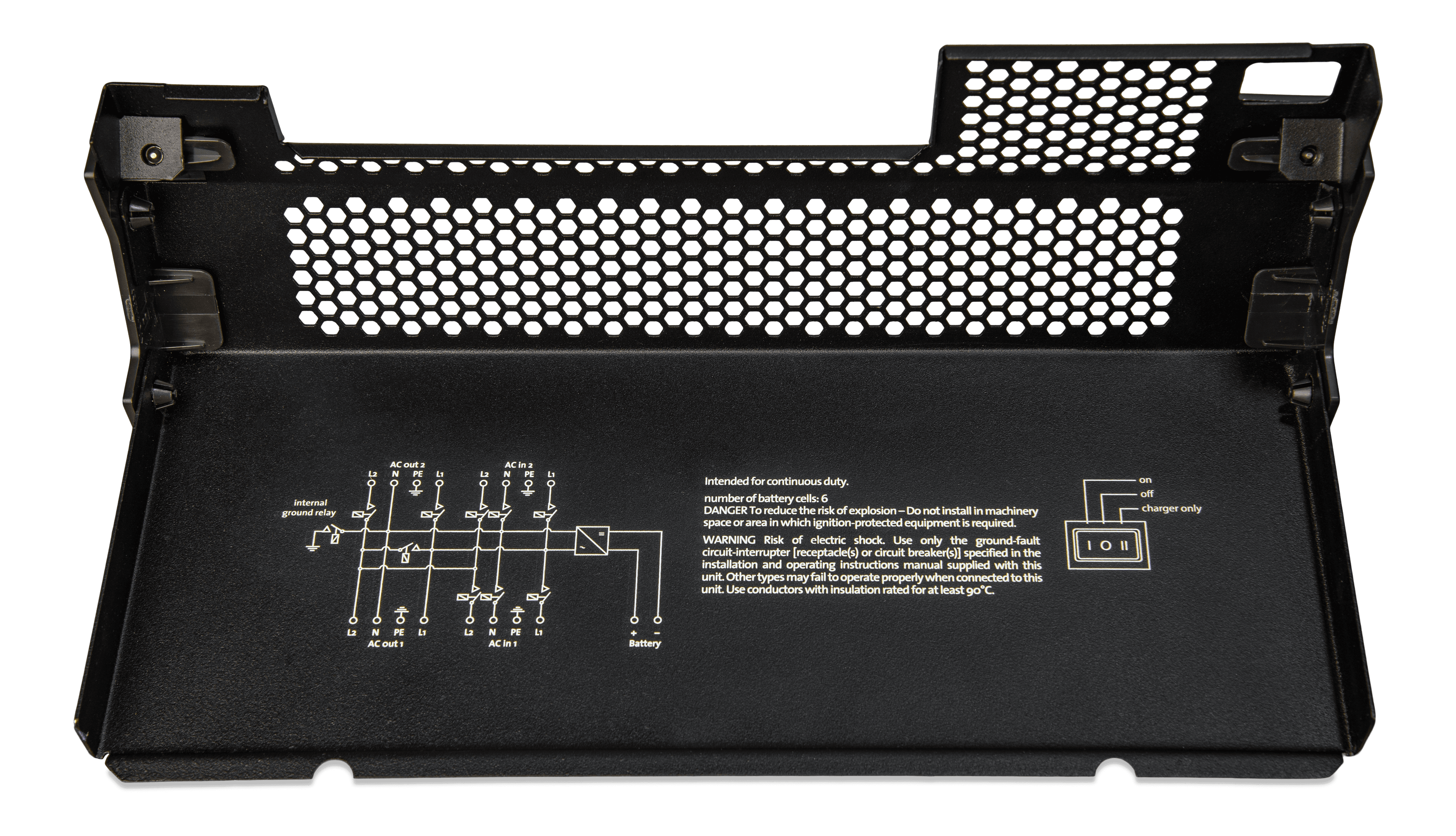

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

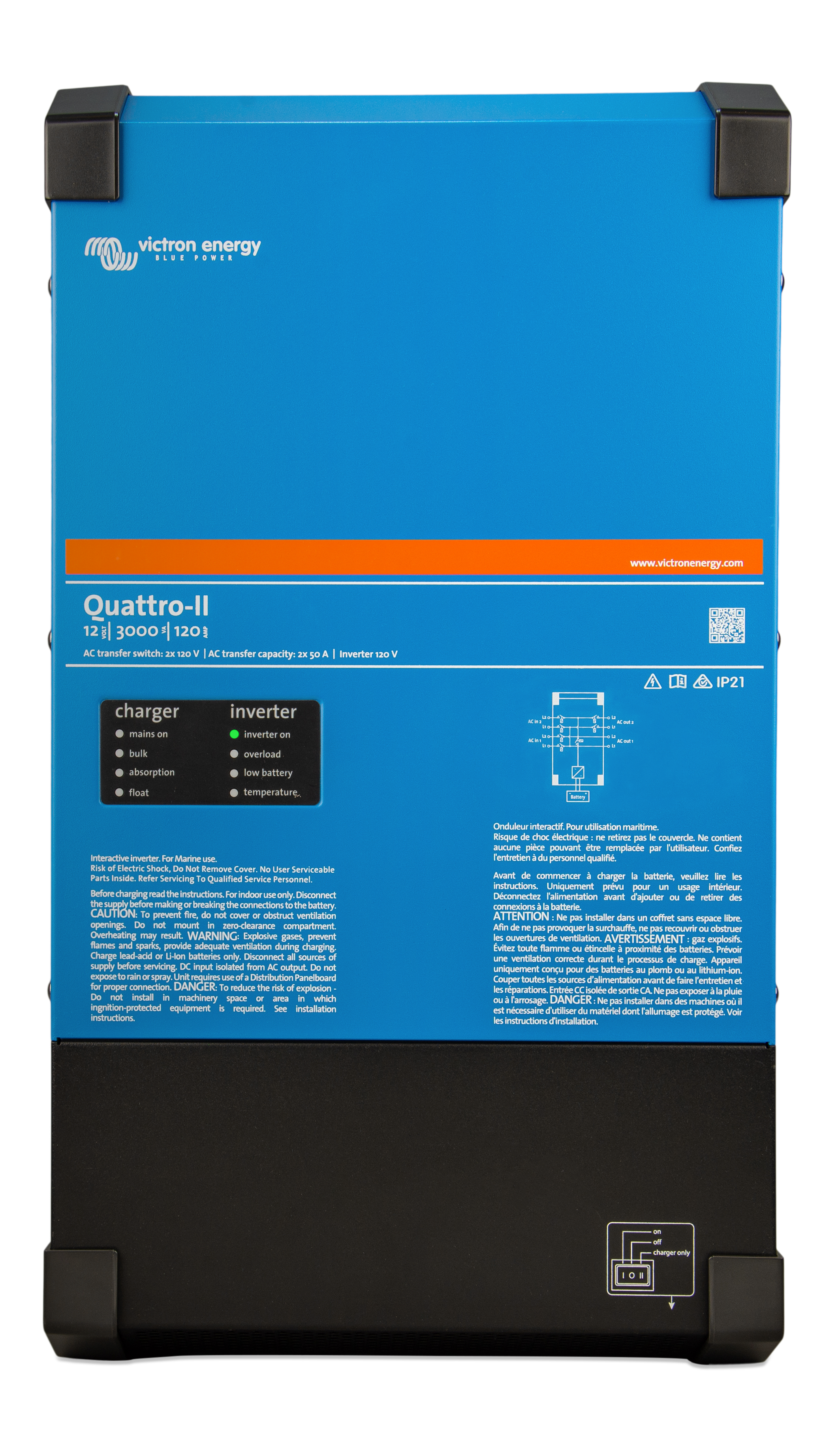

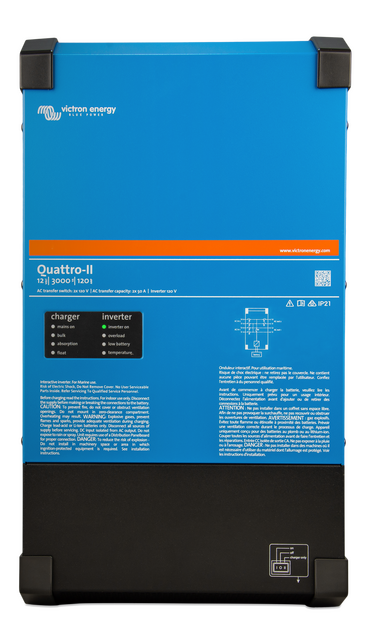

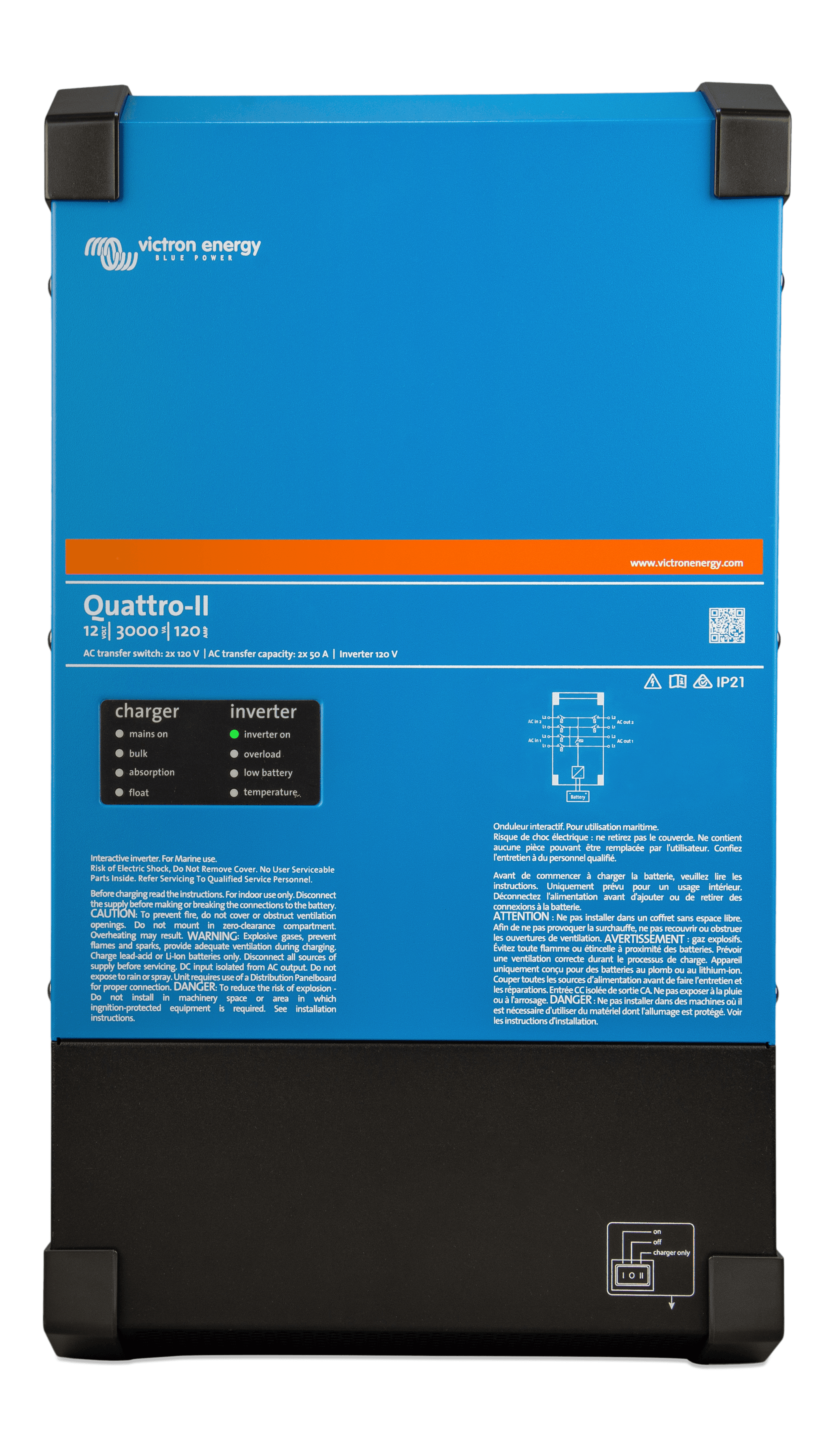

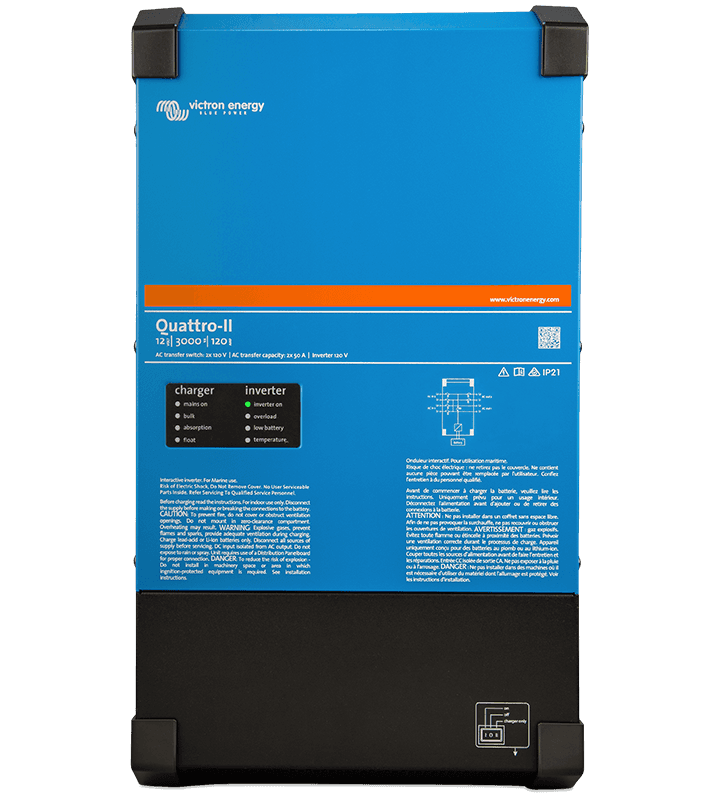

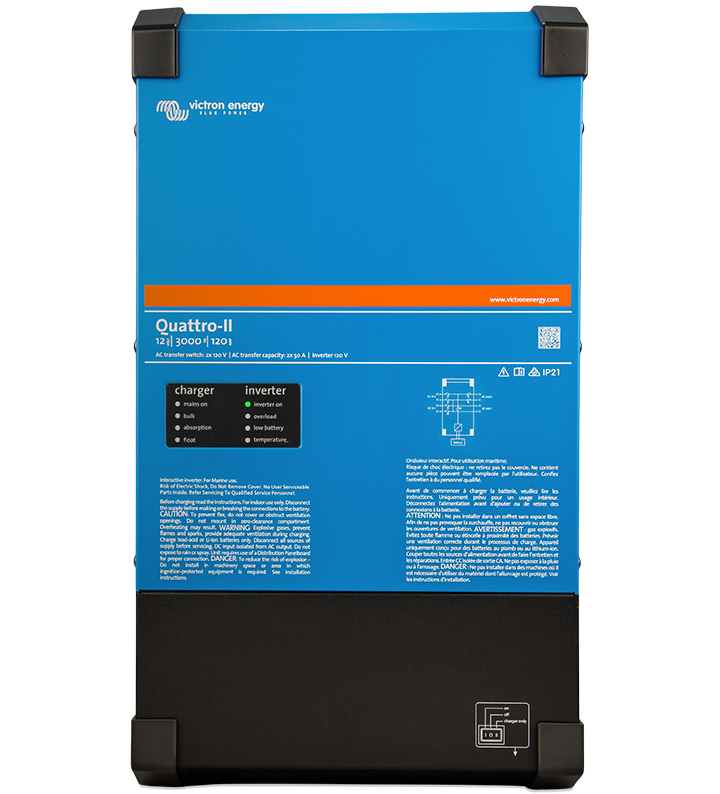

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

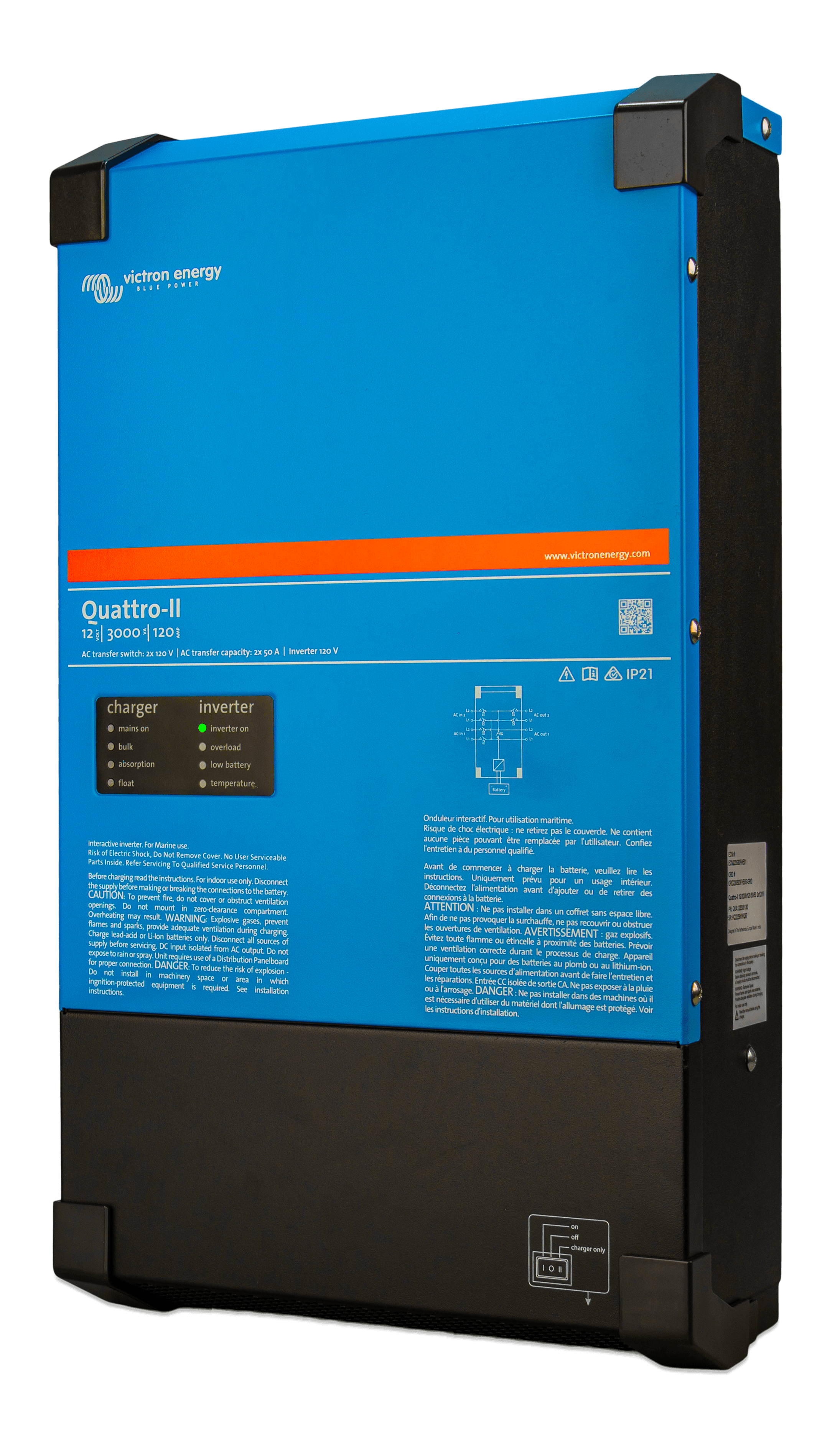

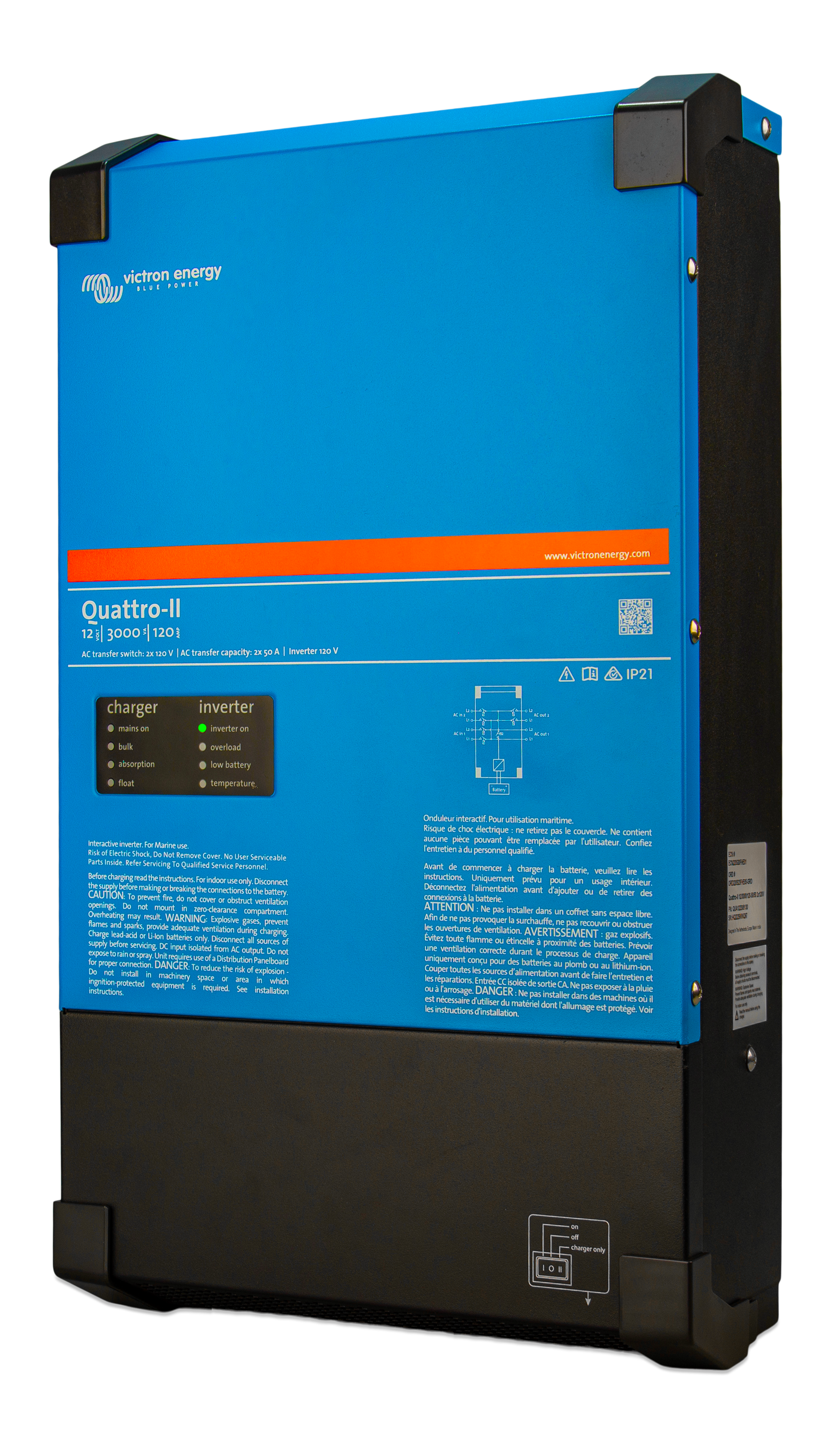

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

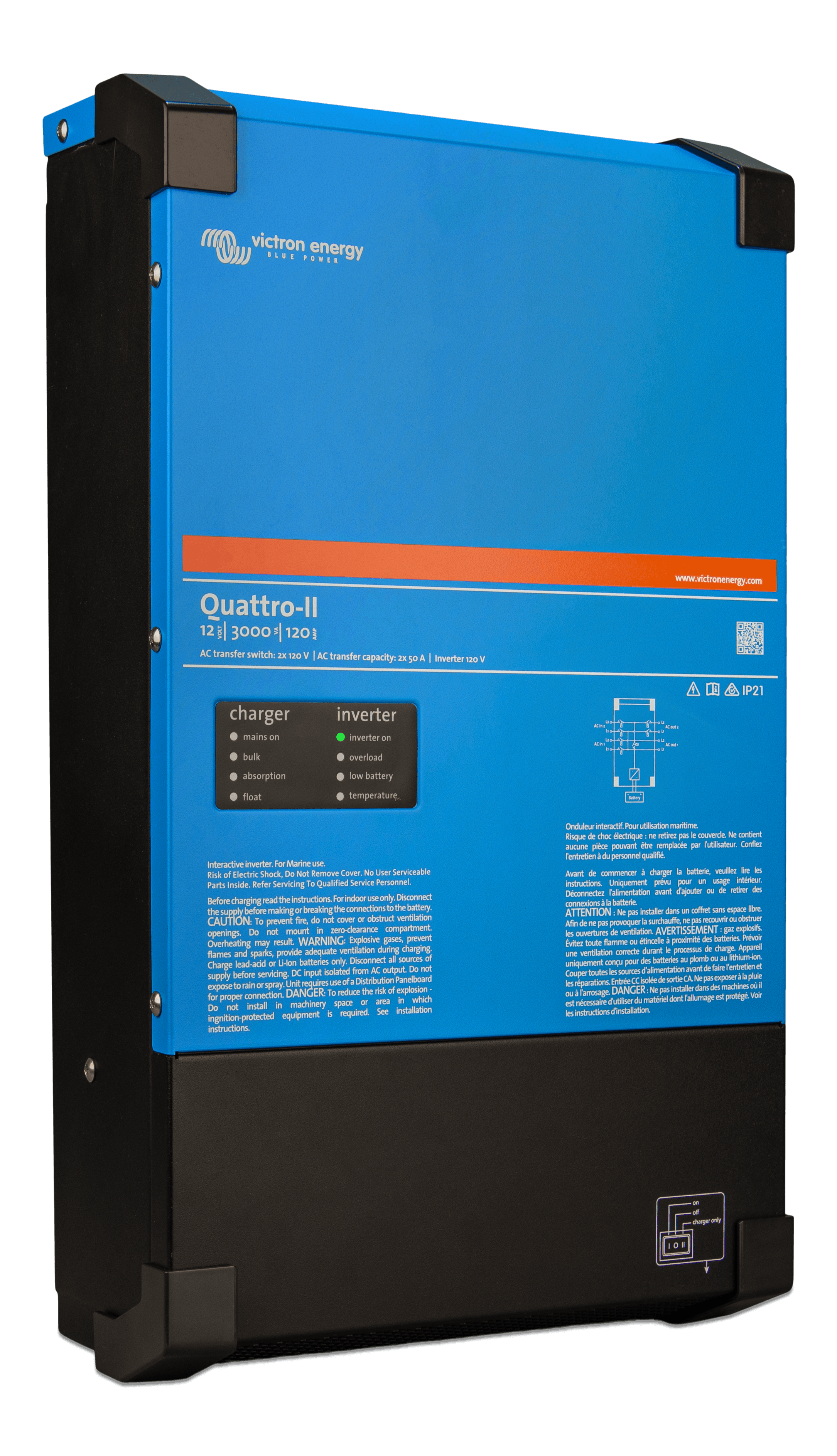

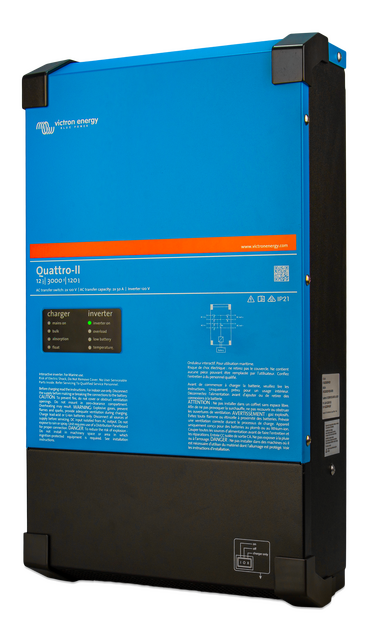

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

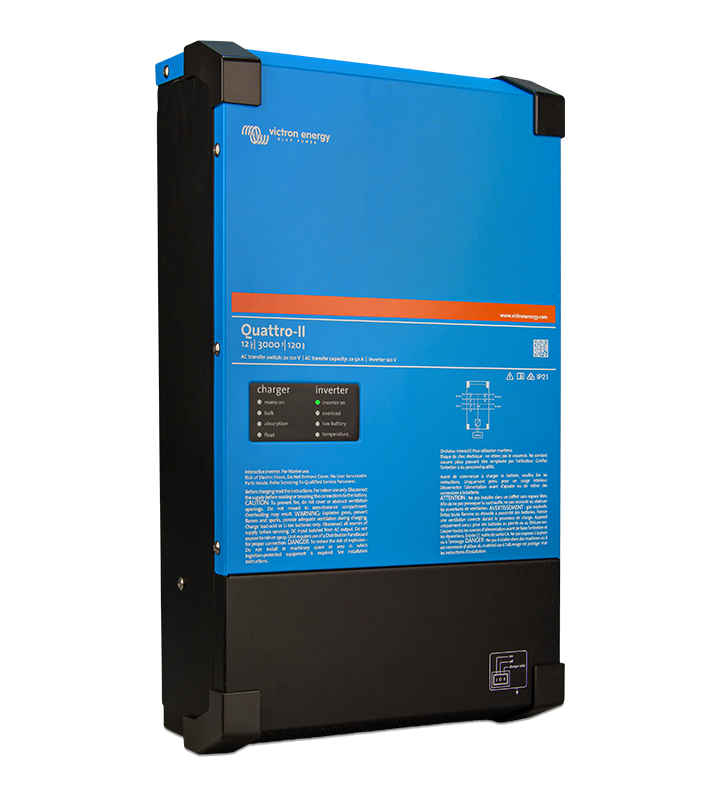

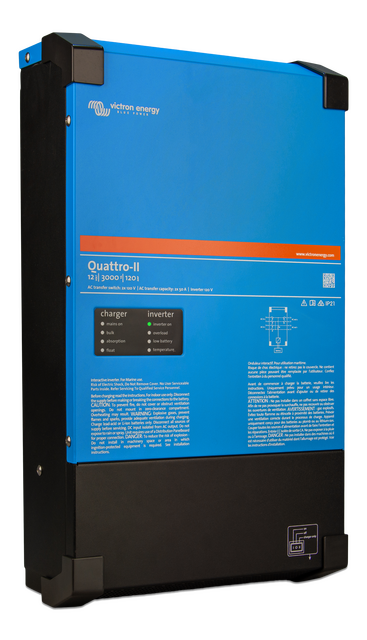

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

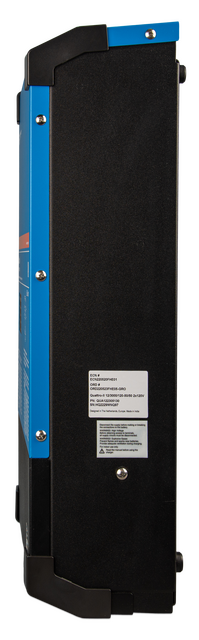

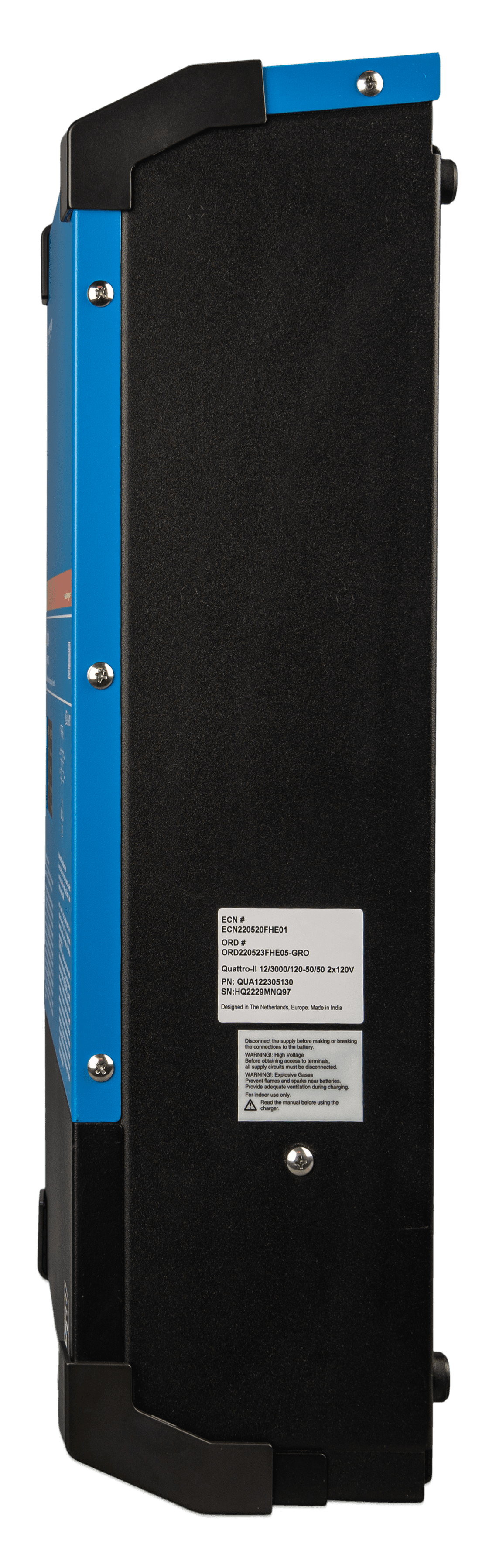

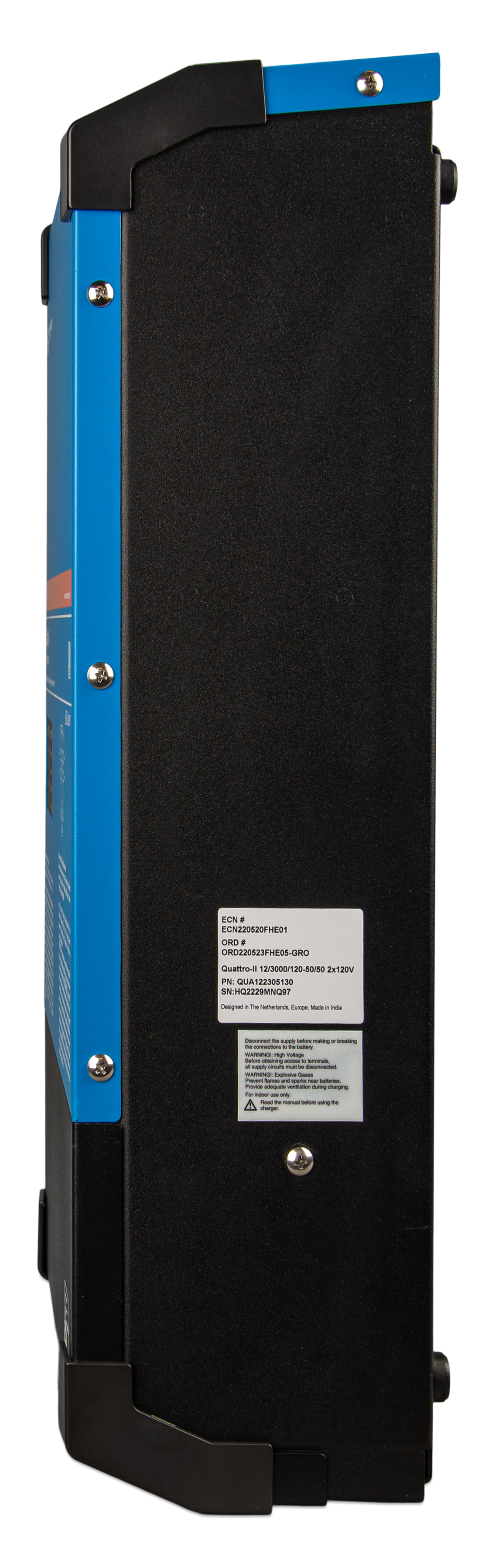

  • Quattro-II 2x 120V (side)  thumbnail
    Quattro-II 2x 120V (side)
    .PNG
Certificates
  • ISO9001 certificate
    .PDF
